Kabel CAN Bus Kabel CAN yang tidak diakhiri

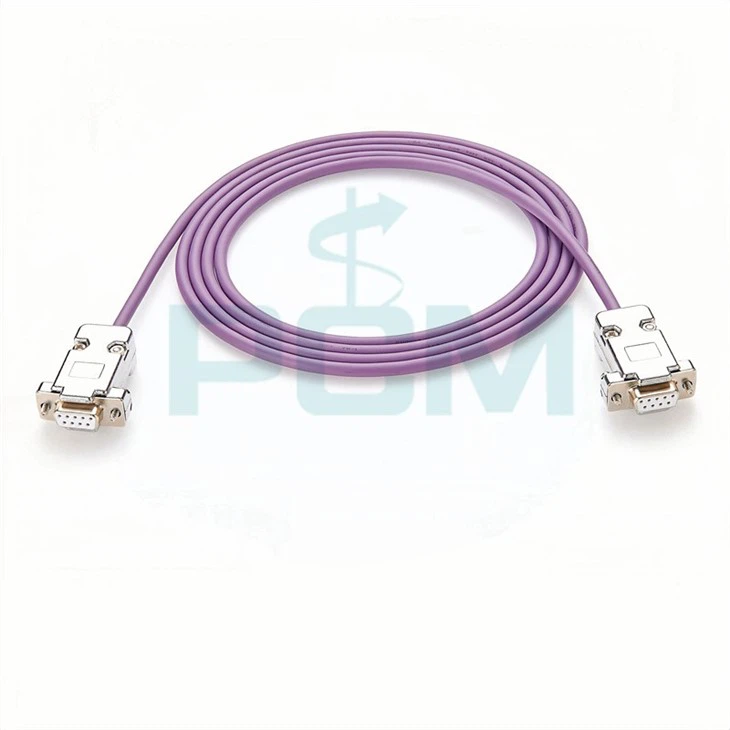

Kabel CAN Bus Non-terminated CAN Cable ini dirancang untuk lingkungan CAN dan CAN FD dan cocok untuk aplikasi yang memerlukan komunikasi dan keandalan yang stabil. Setiap kabel dilengkapi dengan konektor perempuan DB9 di kedua ujungnya untuk memfasilitasi koneksi langsung ke antarmuka perangkat. Kabel ini tidak menyediakan terminasi.





Nama Produk	Kabel Koneksi untuk CAN dan CAN FD
Kompatibel dengan	CSS GC-CAN-CAB-2M-GC; Kabel PCAN-sistem puncak 1 IPEK-003000
Gambar No.	PCM-BISA-001
Panjang kabel	2m atau disesuaikan
Konektor	9-sematkan soket D-Sub di kedua ujungnya
Pengukur kawat	24AWG
Diameter kabel	4,8±0,2mm
Jaket kabel	PVC, ungu, UL2464
Cangkang steker DB9	Pelapisan krom paduan seng 9P
Baut	sekrup pendek #4-40





• Konstruksi kabel: Kabel CAN ini terdiri dari konduktor twisted pair tembaga 24 AWG yang dipilin untuk sinyal CAN.



• Bahan isolasi: Insulasi polietilen fleksibel tingkat elektronik digunakan untuk memastikan stabilitas dan keandalan transmisi sinyal.



• Desain pelindung: Pelindung tembaga kaleng secara efektif mengurangi dampak interferensi eksternal pada sinyal.



• Perlindungan luar: Selubung PVC ungu tahan api untuk perlindungan fisik tambahan dan daya tahan.



• Koneksi pin:

CAN_L: Terhubung antara pin 2 (jantan) dan pin 2 (betina) DB9, digunakan untuk jalur sinyal diferensial kecepatan rendah bus CAN.
CAN_H: Terhubung antara pin 7 (jantan) dan pin 7 (betina) DB9, digunakan untuk jalur sinyal diferensial kecepatan tinggi bus CAN.
CAN_GND: Terhubung antara pin 3 (male) dan pin 3 (female) DB9, digunakan untuk koneksi ground guna memastikan konektivitas sinyal dan referensi listrik.



• Penerapan: Kabel CAN tanpa penghentian ini cocok untuk konstruksi sistem bus CAN dan CAN FD untuk memastikan komunikasi sistem yang efisien dan stabil.





• Sistem Elektronik Otomotif: Kabel CAN dapat digunakan untuk komunikasi antara unit kontrol, sensor dan aktuator di dalam kendaraan, seperti kontrol mesin, kontrol bodi, dan sistem bantuan pengemudi.



• Otomasi Industri: Kabel Bus CAN dapat digunakan untuk transmisi data antar peralatan otomasi pabrik, seperti PLC (Programmable Logic Controller), jaringan sensor dan aktuator.



• Perangkat IoT: Kabel CAN Bus digunakan untuk menghubungkan dan mengontrol perangkat pintar, sensor, dan modul akuisisi data, mendukung pemantauan dan manajemen jarak jauh.



• Litbang dan Pengujian: Kabel CAN digunakan untuk pengujian bus CAN dan akuisisi data di lingkungan laboratorium, evaluasi kinerja peralatan pendukung, analisis protokol, dan verifikasi sistem.





Terminator harus digunakan di akhir setiap sistem bus untuk memberikan keseimbangan saluran dan memastikan transmisi sinyal CAN yang optimal.
