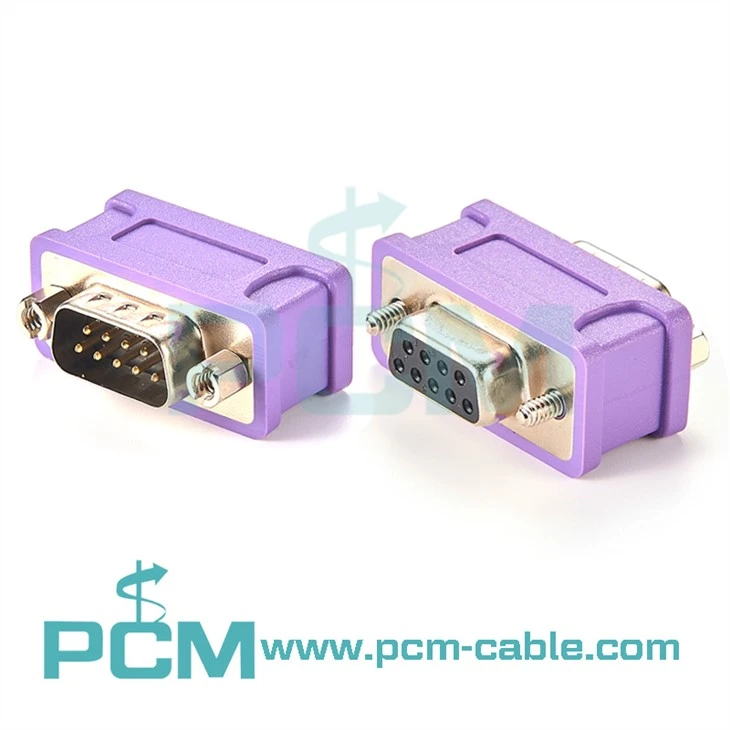

CAN Bus Adapter Dengan 9 Pin D-Sub

Untuk hasil terbaik, terminasi bus CAN harus sesuai dengan impedansi nominal kabel, yang ditetapkan sebagai 120 ohm untuk ISO 11898-2 (CAN Berkecepatan Tinggi). Oleh karena itu, adaptor terminal 120-ohm dianggap sebagai standar untuk bus CAN.

Peran Terminasi Resistor

1. Tingkatkan kemampuan anti-interferensi, biarkan frekuensi tinggi dan sinyal energi rendah hilang dengan cepat

2. Pastikan bus dengan cepat memasuki keadaan resesif, sehingga energi kapasitansi parasit dapat hilang lebih cepat;

3. Tingkatkan kualitas sinyal dan letakkan di kedua ujung bus untuk mengurangi energi pantulan.

Spesifikasi & Fitur

1. Keakuratan dan kekuatan resistor 120 ohm dihitung sesuai dengan komunikasi chip CAN TI, sehingga Anda dapat menggunakannya dengan percaya diri;

2. Definisi komunikasi CAN, pin kedua adalah sinyal L, dan pin ketujuh adalah sinyal H. Resistor 120 ohm antara pin kedua dan pin ketujuh digunakan untuk menyaring interferensi gema di ujung bus dan memastikan integritas protokol komunikasi;

3. Penampilan produk sama persis dengan DB9;

4. Antarmuka pria-ke-wanita dapat langsung dimasukkan ke antarmuka pin DB9 di bagian belakang analisis bus, tanpa mengubah kabel yang ada;

5. Sekrup pada DB9 dapat dilepas. Sekrup digunakan untuk memperbaiki port pada jalur uji. Jika ini adalah tes komunikasi, akan lebih mudah melepas sekrup dan memasukkannya;
