Ukuran kabel yang diperlukan untuk motor 50kW tergantung pada beberapa faktor, termasuk level tegangan, panjang garis, jenis beban, dan arus kabel yang diijinkan. Secara umum, pemilihan kabel mengikuti langkah -langkah berikut:
1. Hitung arus: Pertama, hitung arus berdasarkan daya dan tegangan motor. Mengambil motor tiga fase 380V sebagai contoh, rumus perhitungan saat ini adalah sebagai berikut:
Di mana:
- P adalah kekuatan (50kW),
- U adalah tegangan (380V),
- cosφ adalah faktor daya (diasumsikan 0. 8).
Hasil perhitungannya kira -kira:
Oleh karena itu, arus operasi motor adalah sekitar 95,5A.
2. Pilih ukuran kabel: Pilih kabel yang sesuai sesuai dengan arus. Secara umum, spesifikasi kabel yang sesuai dengan arus 95.5A biasanya adalah kabel konduktor tembaga 70mm² atau 95mm² (seleksi spesifik tergantung pada faktor -faktor seperti panjang garis, suhu, metode pemasangan, dll.). Untuk kabel konduktor aluminium, spesifikasi yang lebih besar seperti 120mm² atau 150mm² biasanya dipilih.
3. Pertimbangkan kehilangan garis dan penurunan tegangan: Dalam kasus jarak jauh, penurunan tegangan kabel dapat mempengaruhi pengoperasian peralatan, dan penurunan tegangan biasanya diperlukan untuk tidak lebih dari 3%. Oleh karena itu, ketika mentransmisikan jarak jauh, mungkin perlu memilih kabel yang lebih besar.
Singkatnya, untuk motor 50kW, ukuran kabel umum adalah kabel tembaga 70mm² hingga 95mm², dan spesifikasi spesifik disesuaikan sesuai dengan kondisi dan persyaratan penggunaan. Jika Anda perlu mengkonfirmasi lebih lanjut pemilihan kabel, disarankan untuk merujuk ke tabel spesifikasi pemasok kabel atau melakukan perhitungan desain listrik profesional.
Anda mungkin juga menyukai
Wadah M23, mount flange
Kabel ekstensi catu daya M23 M23
Kabel RJ45 ke M12 untuk Servo Motors

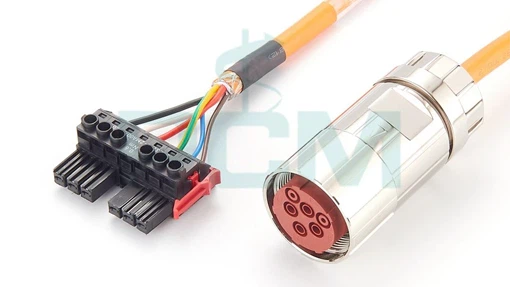

M4 0 power cable 6sl 3162-2 ma 00-0 ac0

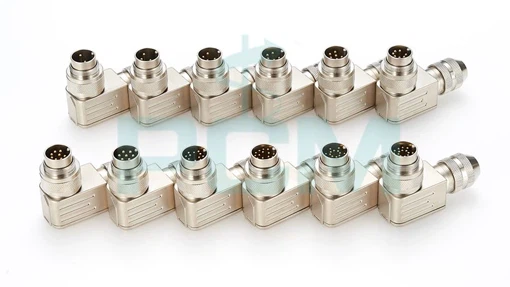

Konektor Sensor M16
